網路整合工具(單晶片微控制器模組) - 特色
-
產品名稱：
NodeMCU-32S v1.3 CH340版本
.jpg)

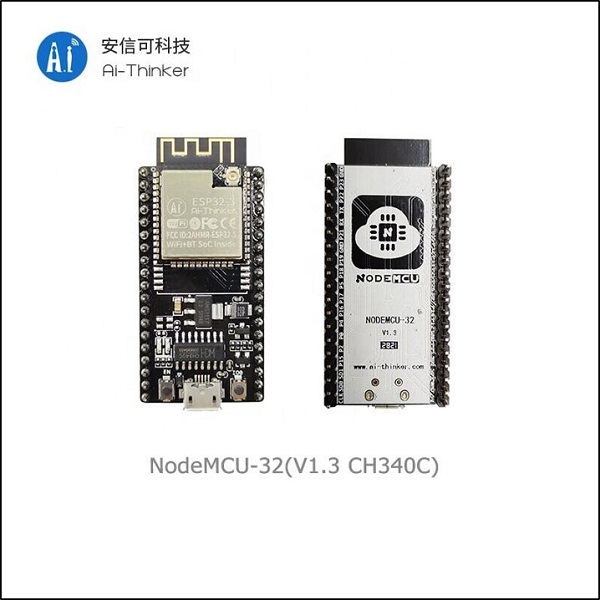

網路整合工具(單晶片微控制器)：「NodeMCU-32S」Wi-Fi和雙模藍牙微控制器(CH340版本)。
-
中國「深圳市安信可科技有限公司」研發製造。搭載中國「樂鑫資訊科技」研發的低成本、低功耗的單晶片微控制器(ESP32)，整合了Wi-Fi和雙模藍牙。
註：目前只有使用WIFI功能。若有資安疑慮，可使用Raspberry Pi Pico W做為替代品。
- NodeMCU-32S 模組集成了傳統藍牙、低功耗藍牙（BLE）和 Wi-Fi，具有廣泛的應用範圍：Wi-Fi 支援大範圍的通信連接，並可透過路由器直接連接至互聯網；而藍牙則能讓使用者連接手機或廣播 BLE Beacon，以便進行訊號偵測。該模組支援的數據傳輸速率高達 150 Mbps，天線輸出功率達 20dBm，可實現最遠距離的無線通信。因此，這款模組具備業界領先的技術規格，在高整合度、無線傳輸距離、功耗及網絡連通性等方面表現卓越。
- 802.11b/g/n（802.11n，速度高達 150Mbps）。
- Wi-Fi 頻率範圍：2400~2483.5MHz。
- 時鐘頻率調節範圍：80 MHz 至 240 MHz，支援 RTOS。
- 內建 2 路 12-bit 高精度 ADC，最多可達 18 個通道。
- 支援 UART/GPIO/ADC/DAC/SDIO/PWM/I2C/I2S 介面。
- 支援多種休眠模式，ESP32 晶片的睡眠電流低於 5 µA。
- 內嵌 LwIP 協議棧。
- 支援 STA/AP/STA+AP 工作模式。
- 支援串口本地升級與遠程固件升級（FOTA）。
- 通用 AT 指令可快速上手。
- 支援二次開發，整合 Windows、Linux 開發環境。
網路整合工具(單晶片微控制器模組) - 規格
| 項目 | 規格 |
|---|---|
| 產品名稱 | NodeMCU-32S v1.3 CH340版本 |
| 型號 | NodeMCU-32S |
| 尺寸 | 25.4mm(W) × 48.3mm(H) ±0.2mm |
| 封裝 | DIP-38（2.54mm 間距標準排針） |
| 支援介面 | UART/SPI/SDIO/I2C/PWM/I2S/IR/ADC/DAC |
| 頻率範圍 | 2400~2483.5MHz |
| 串口速率 | 支援 300 ~ 4608000bps，預設 115200bps |
| 藍牙 | 藍牙 4.2 BR/EDR 和 BLE 標準 |
| SPI Flash | 預設 32Mbit，最大支援 128Mbit |
| 工作溫度 | -20°C ~ 70°C |
| 存儲環境 | -40°C ~ 125°C ， < 90% RH |
| MicroUSB 供電電壓 | 4.75V ~ 5.25V，推薦 5.0V |
| 3.3V供電電壓 | 3.0V ~ 3.6V，供電電流 >500mA，推薦 3.3V |
| 認證 | FCC/CE-RED/IC/TELEC/KCC/ SRRC/NCC/BQB/RoHS/REACH |
網路整合工具(單晶片微控制器) - 建議設定
- 選用開發環境： Arduino IDE in Windows
- 韌體版本： ESP32_MPPT_75_15_v3_wifi_timer_webserver.ino
網路整合工具(觸控液晶螢幕模組) - 特色
-
產品名稱：
5吋 USART接口 HMI 電阻式觸控液晶螢幕模組(TJC8048X550_011R)
網路整合工具(觸控液晶螢幕模組)：「TJC8048X550_011R」5吋電阻式觸控液晶螢幕模組。
- 中國「深圳市淘晶馳電子有限公司」研發製造。
- 基於ARM9晶片，無作業系統，上電即用，365天不斷電運行，無垃圾冗餘檔案。
- 簡單操作，即可實現高端人機介面。
- 800*480解析度。
- 4PIN供電，通訊簡單快捷。
- 穩定運行，永不卡頓、不當機。
- 工業等級EMC/ESD。
- 提供專業且簡潔易用的介面編輯軟體《USART HMI》，數十種功能控件，全面滿足客戶對介面設計的理想需求。
- 一套UI支援全球語言顯示，無需為每種語言設計獨立UI，降低開發工作量。
- 支援「淘晶馳腳本語言」與「零程式碼」雙模式！
網路整合工具(觸控液晶螢幕模組) - 規格
| 項目 | 規格 |
|---|---|
| 產品名稱 | 5吋 USART接口 HMI 電阻式觸控液晶螢幕模組 |
| 型號 | TJC8048X550_011R |
| 系列 | X5 |
| 等級 | 工業級 |
| 解析度 | 800×480 |
| 尺寸 | 5吋 |
| 程式語言 | 淘晶馳腳本語言 |
| 觸控類型 | 電阻式 |
| 主控晶片型號 | AIHMI T8 |
| 主控晶片頻率 | 200MHz |
| 外型尺寸 | 136.90mm（L）× 84.00mm（W）× 6.10mm（H） |
| 螢幕尺寸 | 120.70mm（L）× 75.80mm（W） |
| 可視尺寸 | 108.00mm（L）× 64.80mm（W） |
| 液晶螢幕色彩 | 65K（65536）色，16 bit 調色板，5R6G5B |
| 顯示方式 | 常黑，全透方式 |
| 可視角度（上/下/左/右） | 典型值：50/70/70/70，最小值：40/60/60/60 |
| 觸控次數 | 不低於 100 萬次 |
| 背光模式 | LED |
| 背光壽命（平均） | >30,000 小時 |
| 亮度 | 300 nit |
| 安裝方向 | 0/90/180/270 度旋轉安裝顯示 |
| 通訊介面類型 | 串口接插件型號：XH2.54 * 4Pin |
| 串口波特率 | 2400~921600，典型值 9600，可隨時修改 |
| 串口波特率配置方法 | http://wiki.tjc1688.com/QA/baudrate.html |
| 串口通訊模式（不可修改） | 8 位數據位，1 位停止位，無校驗位 |
| 主控晶片頻率 | 200MHz |
| 串口電平 | 3.3V/5V CMOS/TTL 電平 |
| TTL/232切換 | 支援 |
| 擴展IO | 8路擴展IO，FPC1.0 * 10（下接） |
| RTC | 支援 |
| 喇叭 | 支援 |
| RTC | 支援 |
| 喇叭接插件型號 | PH1.25 * 2 |
| 喇叭功率 | 不大於 2W，需保證供電充足 |
| SD卡 | 支援 FAT32 文件格式，最大 32G MicroSD/TF 卡 |
| USB介面 | 不支援 |
| 蜂鳴器 | 不支援，可用喇叭搭配蜂鳴器素材實現 |
| 工作電壓 | 工作電壓範圍 4.65V-6.5V，典型電壓 5V |
| 工作電流 | 330mA（電壓 5V，背光亮度最大） |
| 睡眠模式電流 | 149mA（電壓 5V，背光亮度 0） |
| 推薦電源 | 5V 1A 直流穩壓電源 |
| 工作溫度 | -20°C ~ 70°C |
| 儲存溫度 | -30°C ~ 80°C |
| 工作濕度 | 30% ~ 90% RH |
| 三防處理(防水、防塵、防潮) | 無 |
網路整合工具(觸控液晶螢幕模組) - 建議設定
- 選用開發環境： USART HMI in Windows
-
韌體版本：
TJC8048X550_011_MPPT_75_15.HMI

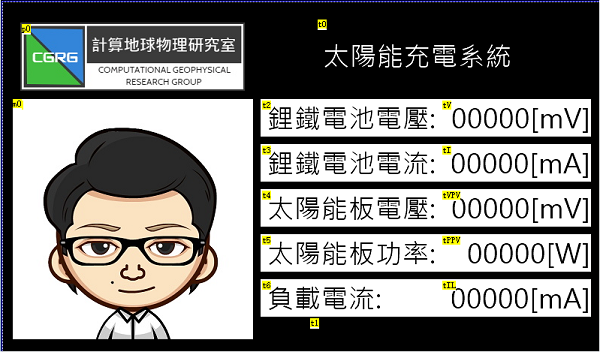

網路整合工具(觸控液晶螢幕模組)：螢幕畫面預覽。
