充電控制器 - 特色

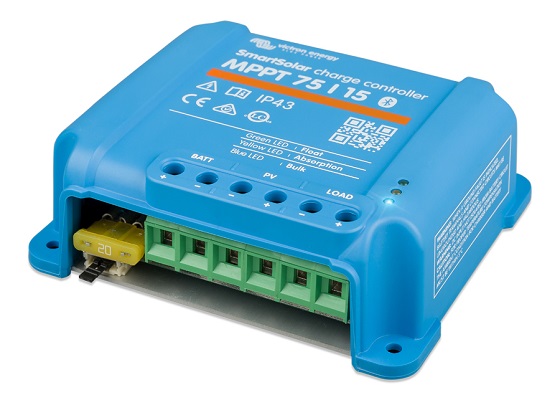

  • 產品名稱： SmartSolar MPPT 太陽能充電控制器 75/15

    充電控制器：「SmartSolar MPPT 太陽能充電控制器 75/15」。

  • 透過藍芽可設定，監視，更新和同步SmartSolar充電控制器。
  • 超快速MPPT(最大功率點跟蹤)，當天空有雲，陽光強度不停的變化，超快速MPPT比PWM可增加30%能源,比較慢的MPPT也可增加10%。
  • 預防電瓶過度放電可將所有負載接到負載輸出端。當電瓶到達設定的最低放電電壓，負載輸出會中斷負載。
  • 如果太陽能充電器無法在一天內將電瓶充飽，這會常常造成電瓶在部份充電狀態與結束放電狀態間連續循環，這樣的模式(無常態充飽)會造成鉛酸電瓶在幾周或幾月後就會損壞。智能電瓶管理會監視電瓶的充電狀態，如果需要會每天小幅度增加中斷負載的值(早點中斷負載)，直到獲取足夠的太陽能來把電瓶充到幾乎100%時，中斷負載的值會被調整成大約每周都會充到大約100%。
  • 可透過APP輕鬆更改電瓶充電演算法。
  • 可用軟體設定白天/夜晚時機和燈光調光訊號的選項。
  • 內建溫度感應器，依溫度做注滿和浮動充電的補償。
  • 可與Smart Battery Sense和電瓶監視器溝通取得電瓶電壓及溫度的資料。
  • 因為有高溫保護機制，所以當環境溫度太高時，輸出的電流會減少。
充電控制器 - 規格
項目 規格
產品名稱 SmartSolar MPPT 75/15
型號 SCC075015060R
電瓶電壓(自動選擇) 12/24V
充電電流 15A
額定太陽能板電源 220W(12V) 440W(24V)
最大太陽能板短路電流 15A
自動負載中斷 有
最大太陽能板開路電壓 75V
尖峰效率 98%
自消耗-負載開 12V:19mA 24V:16mA
自消耗-負載關 12V:10mA 24V:8mA
注滿充電電壓 14.4V / 28.8V (可調)
浮動充電電壓 13.8V / 27.6V (可調)
充電演算法 多階段自適應
溫度補償 -16mV / °C / -32mV / °C/td>
持續負載電流 15A
低電壓負載中斷 11.1V / 22.2V或 11.8V / 23.6V 或 電瓶壽命演算法
低電壓負載重連接 13.1V / 26.2V或 14V / 28V 或 電瓶壽命演算法
保護 輸出短路 溫度過高
工作溫度 -30至+60°C (全功率輸出最高至40°C)
濕度 95%, 不凝結
資料通訊 VE.Direct或藍芽(參照我們網站的資料通訊白皮書)
顏色 藍(RAL 5012)
電源接線 6mm² / AWG10
防護等級 IP43 (電子元件)，IP22 (接線部)
重量 0.5kg
尺寸(HxWxD) 100 x 113 x 40mm
安全 EN/IEC 62109-1, UL 1741, CSA C22.2
認證 已取得NCC(國家通訊傳播委員會)認證
充電控制器 - 網路資源
充電控制器 - 建議設定
  • 設定參數方式： 取下跳線，使用手機或平板安裝指定App，透過藍芽連線進行設定。建議確認軟體/韌體版本，並檢視相對應的參數設定位置。
    當使用藍芽來設定控制器，請取下跳線。否則跳線將強制選擇特定負載輸出。
    註：使用電腦等裝置只能用USB連線，但是這條線有點貴而且台灣代理商沒有賣。否則請想辦法使用非官方的解決方案。
    註：通訊協定文件中有PIN腳定義，GND與所有的負極相通。使用 JST PH 系列 4-pin 接頭，腳距 2.0mm。
  • 設定語系： 中文。以下說明均使用中文語系進行設定。
    註：在App中的語系設定，隨時可變更，但好像是簡體中文。
  • 設定參數注意事項： 沒有儲存參數的按鈕，從APP修改參數後立刻變更軟體參數內容，硬體延遲一陣子之後才會生效。
  • 建議參數：
    • 設置>電池>電池預設： Smart Lithium (LiFePo4)
      參數細節(勿修改)：
      • 專家模式： 關閉
      • 均充電壓： 14.20V
      • 浮充電壓： 13.50V
      • 溫度補償： 禁用
      • 低溫關機： 5°C
      說明：
      • 均充電壓： 鋰鐵電池官方限制最大不可超過14.8V，一般建議14.4V，此太陽能充電控制器建議14.2V。
      • 浮充電壓： 此項要低於均充電壓。一般建議13.6V，此太陽能充電控制器建議13.5V。
    • 設置>負載輸出>操作模式： 用戶定義算法1
      參數細節(自行修改)：
      • 高壓水平負載開關： 13.4V
      • 低壓水平負載開關： 11.8V
      意義：低於11.8V就不供電讓外部負載使用，純充電(萬一不幸真的沒電可充，會持續耗電永遠充不飽)。充到13.4V以上才開始繼續供電給負載。
    • 設置>Rx端口功能： 遠程開/關
      說明：
      • RX接GND： 停用太陽能充電。
      • RX浮接或接電池正極： 啟用太陽能充電。
      • 負載輸出行為： 依照APP設定行為。
      意義：有安裝另外的電池保護器，可用此PIN控制充電。若無，建議浮接。
  • 耗電功率測試： MTU5C主機加上MTC185磁棒3隻以LOW模式紀錄功耗約5-7W，4G路由器功耗約1-2W，充電控制器本身0.3W。網路不良時路由器可能功耗大幅提高。
  • 製作標籤：
    • 最上方第一條標籤：使用「brother E300」標籤機，使用「TZe-S221」標籤帶，字體自動。
      注意：使用前請詳閱線上說明書
      安裝：先接電池再接太陽能板
    • 最上方第二條標籤：使用「brother E300」標籤機，使用「TZe-S221」標籤帶，字體自動。
      撤離：先拆太陽能板再拆電池
      警告：限12V電池220W以內太陽能板
    • 用紅色黑色絕緣膠帶標註正負極。
      紅色十字：正極池
      黑色一字：負極
  • 安裝： 請參照說明書建議順序安裝。太陽能板並聯兩片。需要兩條太陽能板並聯線(MC4)
    註：電纜連接順序：
    第一：連接負載的電纜線，但是要確認所有負載都關閉。
    第二：連接電瓶(這會讓控制器判斷系統電壓)。MCU立刻運作，三顆燈閃爍後，藍芽開啟。
    第三：連接太陽能陣列(當極性連接相反，控制器會變熱但是不會充電瓶)。
  • 設定步驟： 使用Android VictronConnect v6.13設定
    零、確認已取下跳線，並且充電控制器已經啟動。
    一、安裝APP。
    二、開啟手機藍芽。
    三、開啟APP。可選擇語言。
    四、從本地清單找到裝置，名稱為SmartSolar及序號。請依指示填入PIN碼，通常為「000000」。
    五、若有需要，將更新韌體。例如：當前版本v2.36，新版本v2.52。更新不需要網路。更新時，綠色橘色燈號快閃。
    六、若有需要，可改變PIN碼。若不改變可關閉警告提示。
    七、若有需要，將第二次更新韌體。例如：當前版本v1.60，新版本v1.64。更新不需要網路。更新時，綠色橘色燈號快閃。
    八、若有需要，可改變PIN碼。若不改變可關閉警告提示。
    九、不啟用即時顯示，並勾選不再詢問。
    十、進入裝置，找到右上角齒輪，按下後進入設定。
    十一、依照「建議設定」的參數進行設定。
    十二、確認參數正常後，退出應用程式，關閉手機藍芽。至此，已完成設定。
充電控制器 - 測試紀錄
  • 開機行為：
    電池電壓[V] 電池耗電[W] 能否開機 LED燈亮度 APP偵測電壓[V] 初始負載輸出[V] 2分後負載輸出[V]
    2.00 0.00 No N/A N/A N/A N/A
    2.65 0.03 No N/A N/A N/A N/A
    2.66 0.03 Yes N/A 4.81 OFF OFF
    2.80 0.03 Yes N/A 4.70 OFF OFF
    2.86 0.03 Yes N/A 4.65 OFF OFF
    2.95 0.03 Yes N/A 4.60 OFF OFF
    3.12 0.03 Yes weak 4.50 OFF OFF
    3.34 0.03 Yes weak 4.40 OFF OFF
    3.58 0.03 Yes medium 4.30 OFF OFF
    3.90 0.04 Yes strong 4.20 OFF OFF
    4.00 0.04 Yes strong 4.18 OFF OFF
    4.10 0.05 Yes strong 4.18 OFF OFF
    4.15 0.05 Yes strong 4.19 OFF OFF
    4.20 0.05 Yes strong 4.20 OFF OFF
    4.25 0.05 Yes strong 4.25 OFF OFF
    4.30 0.05 Yes strong 4.30 OFF OFF
    4.35 0.05 Yes strong 4.34 OFF OFF
    4.40 0.05 Yes strong 4.39 OFF OFF
    4.45 0.05 Yes strong 4.44 OFF OFF
    4.50 0.05 Yes strong 4.49 OFF OFF
    4.55 0.05 Yes strong 4.54 OFF OFF
    4.60 0.05 Yes strong 4.59 OFF OFF
    4.65 0.06 Yes strong 4.64 OFF OFF
    4.70 0.06 Yes strong 4.69 OFF OFF
    4.75 0.06 Yes strong 4.74 OFF OFF
    4.80 0.06 Yes strong 4.80 OFF OFF
    4.85 0.06 Yes strong 4.85 OFF OFF
    4.90 0.06 Yes strong 4.90 OFF OFF
    4.95 0.06 Yes strong 4.95 OFF OFF
    5.00 0.06 Yes strong 5.00 OFF OFF
    5.10 0.07 Yes strong 5.10 OFF OFF
    5.20 0.07 Yes strong 5.20 OFF OFF
    5.30 0.07 Yes strong 5.29 OFF OFF
    5.40 0.07 Yes strong 5.39 OFF OFF
    5.50 0.07 Yes strong 5.49 OFF OFF
    6.00 0.08 Yes strong 5.99 OFF OFF
    6.50 0.09 Yes strong 6.49 OFF OFF
    7.00 0.10 Yes strong 6.99 OFF OFF
    7.50 0.11 Yes strong 7.49 OFF OFF
    8.00 0.12 Yes strong 7.99 OFF OFF
    8.50 0.13 Yes strong 8.49 OFF OFF
    9.00 0.14 Yes strong 8.98 OFF OFF
    9.50 0.15 Yes strong 9.48 OFF OFF
    10.00 0.16 Yes strong 9.99 OFF OFF
    10.01 0.17 Yes strong 10.00 OFF OFF
    10.02 0.17 Yes strong 10.00 OFF OFF
    10.03 0.17 Yes strong 10.01 ON OFF
    10.50 0.18 Yes strong 10.49 ON OFF
    11.00 0.19 Yes strong 10.98 ON OFF
    11.50 0.21 Yes strong 11.48 ON OFF
    11.80 0.21 Yes strong 11.79 ON OFF
    11.81 0.21 Yes strong 11.79 ON OFF
    11.82 0.21 Yes strong 11.80 ON OFF
    11.83 0.21 Yes strong 11.81 ON ON
    12.00 0.25 Yes strong 11.99 ON ON
    12.50 0.28 Yes strong 12.48 ON ON
    13.00 0.29 Yes strong 12.98 ON ON
    13.50 0.31 Yes strong 13.48 ON ON
    14.00 0.32 Yes strong 13.98 ON ON
  • 負載輸出行為(OFF < 11.80V, ON > 13.40V)：
    項目 內容 說明
    初始電池電壓13.8V 負載輸出：ON 00:00:00
    模擬初次安裝電池
    3分鐘後電池電壓13.8V 負載輸出：ON 00:03:00
    負載輸出變動需至少2分鐘
    調整電池電壓11.6V 負載輸出：ON 00:04:00
    模擬耗電至低電量
    3分鐘後電池電壓11.6V 負載輸出：OFF 00:07:00
    負載輸出變動需至少2分鐘
    調整電池電壓12.6V 負載輸出：OFF 00:08:00
    模擬充電至中等電量
    3分鐘後電池電壓12.6V 負載輸出：OFF 00:11:00
    負載輸出變動需至少2分鐘
    調整電池電壓13.6V 負載輸出：OFF 00:12:00
    模擬充電至高電量
    3分鐘後電池電壓13.6V 負載輸出：ON 00:15:00
    負載輸出變動需至少2分鐘
