戶外防水機箱
大地電磁法連續觀測站-壽豐站(Taiwan-Hualien-ShouFeng,SHFE)

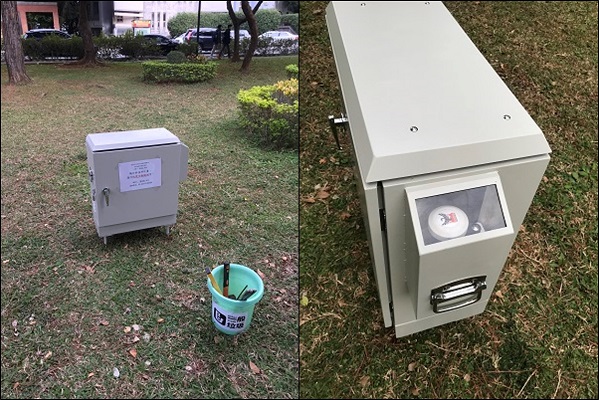

戶外防水機箱 - 特色
-
專為大地電磁法設計：
這款戶外防水機箱特別設計以適應不同場合的需求，此版本專為MTU-5C主機設計固定機構。
專為大地電磁法設計：適合MTU-5C主機。
專為大地電磁法設計：可拆卸易組裝之太陽能板支架。
-
優質材質：
本機箱採用鋁材製作，厚度達1.2mm，具備極高的耐用性，能抵抗各種外部環境因素，適用於連續戶外使用，同等尺寸下重量較鐵製機殼輕，鋁材磁導率較低，磁場干擾程度較鐵製機殼小。
註:螺絲等通用五金零件非鋁材。
- IP54 防水等級： 本機箱具有IP54防水等級，能夠有效防止水、塵等物質的侵入，保護內部設備不受損害，無論是雨天或潮濕環境下均可穩定運行。
-
合理的設計尺寸：
- 全鋁機殼尺寸： 寬600mm x 深300mm x 高550mm，內部空間寬敞，能夠容納多種設備，同時不會占用過多的安裝空間。
- 全鋁底座尺寸： 寬600mm x 深300mm x 高100mm，用於架高機箱以防淹水，可視需求選擇不同高度之底座。
- 全鋁底座固定釘尺寸： 長300mm，用於在土地上固定底座，可視需求選擇不同長度。
-
全鋁太陽能板支架： 長2200mm，用於固定太陽能板。
註：附全鋁營釘用於在土地上固定支架。
- 輕便易搬運： 機箱具備極高的耐用性與防護功能，但其重量僅為18kg(不含鋁釘)，讓安裝與移動變得更加便捷。 註:本設計尺寸下重量約18KG，白鐵材質則約31KG。
-
易組裝拆卸：
這款戶外防水機箱特別設計可用休旅車裝載，單人即可獨立組裝拆卸。
易組裝拆卸：可用休旅車裝載。
戶外防水機箱 - 規格
| 項目 | 規格 |
|---|---|
| 型號 | MT專用鋁製戶外防水箱 |
| 機殼尺寸(寬x深x高) | 600mm x 300mm x 550mm(不含遮陽板) |
| 底座尺寸(寬x深x高) | 600mm x 300mm x 100mm |
| 底座固定釘尺寸(長) | 300mm |
| 太陽能板支架(長) | 2200mm |
| 重量 | 主體約16.7kg，其他配件與支架約9kg |
| 材質 | 鋁板AL，板厚1.2 |
| 顏色 | 冷灰白 |
| 防水等級 | IP55 |
| 製造商 | 堃豐國際有限公司 |
| 電纜孔數量 | 5個 |
| 電纜固定頭 | NYLON CABLE GLAND AG-40 |
戶外防水機箱 - 建議設定
-

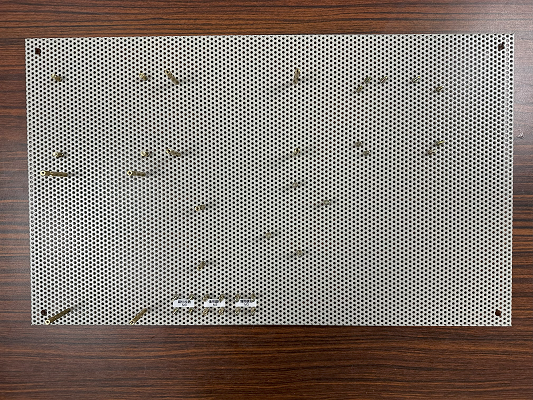

配線盤：
沖孔板，孔徑M3。
配線盤：依照需求自行調整配線。
配線盤：建議配線。
-
配線盤工具準備：
- M3丸頭螺絲(3x15)： 4+2+12+9=27個。建議配線盤上使用，從背面往正面鎖，並用螺母固定。
- M3丸頭螺絲(3x8)： 4+4+4+8=20個。建議配線盤上使用，從背面往正面鎖，並用螺母固定。
- M3螺母： 4+12+2+4+9=31個。
- M3雙母銅柱(1公分)： 4+4+4+8+4個。
- M3雙母銅柱(2公分)： 2個。
- M3銅柱(3公分)： 4+4=8個。
- KIS3R33S 同步整流 DC-DC 降壓電源模組： 1個。
- 電鑽： 1台。選用KIS3R33S 同步整流 DC-DC 降壓電源模組時，上面的孔用M2，用電鑽加大電木電路板使M2塑膠柱可用。
- LTE路由器電源： 自製9~30V直流電源1個。可使用110V轉9V原廠變壓器，或自製9~30V直流電源。使用Molex Micro-Fit 3.0 4P Female規格。
- KT-10電木電路板： 1個。KT-10 電木 47 x 73 mm PCB 萬用電路板 25 * 15 孔。
- KT-112CS電木電路板： 1個。KT-112CS 電木 100 x 160 mm 丙級 36 x 60 孔 PCB 萬用電路板。
- 2.1DC延長線： 1個。用來給太陽能充電控制器的狀態輸出使用。
- 單排排針母座(40P)： 1個。折半後給NodeMCU-32S用。
- 2P2段迷你開關插板式： 1個。LCD觸碰式螢幕開關用。
- 雙排固定端子台(加)6P： 1個。負載配線盤使用。
- 魔帶(多用途紮帶鐵線)： 1個。負載配線盤使用。
- 配件： 外接LTE天線、固定支架等。
- 螺絲起子工具組： 屬於較小的螺絲起子。可用鐘錶維修螺絲起子組。
- 電瓶樁頭準備： 電瓶樁頭，要找一下尺寸。或用夾子暫時代替。
-

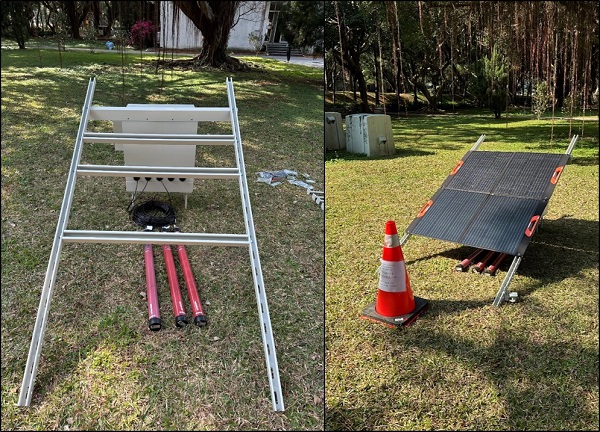

太陽能支架：
依照70mai太陽能板尺寸設計。
太陽能支架：依照需求自行調整配線。
-
太陽能支架工具準備：
- W3/8丸頭螺絲(W3/8x4cm)： 10個。
- W3/8六角螺母： 10個。
- W3/8平華司： 10個。平華司又稱平墊片。
- 標籤機： 1台。目前使用：BROTHER PT-E300。
- 標籤帶： 1個。目前使用：Brother TZe-221 護貝標籤帶(9mm白底黑字)。
- 可退式束帶： 1個。目前使用：KSS HV-125BK 活用式紮線帶 黑 (100PCS)。
- 板手： W3/8或活動板手。
- 尖嘴鉗： 1個。
- 電極棒： 1個。用來敲擊開孔，配件材料是鋁的，敲擊易損壞。
- 鐵鎚： 1個。
- 水平尺： 1個。
