太陽能板
大地電磁法連續觀測站-壽豐站(Taiwan-Hualien-ShouFeng,SHFE)
太陽能板 - 特色
-
產品名稱：

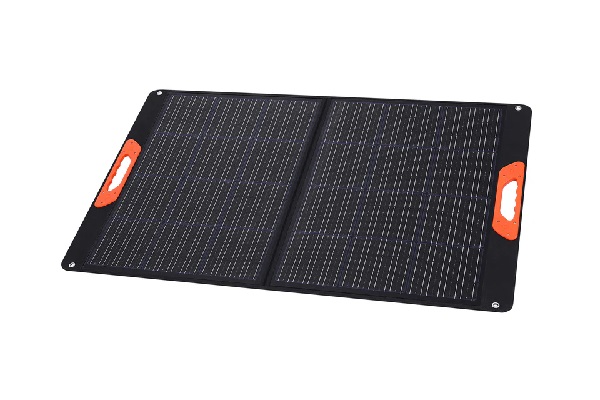

70mai Solar Panel
太陽能板：「70mai Solar Panel」便攜式太陽能板。具把手，輕巧易搬運及安裝。
- 中國「70maiPower」公司所研發製造。
- 最大功率110W
- 把手設計，攜帶方便。
- 摺疊方便好收納。
- 支架設計，隨放即用。
- 可串接實現高功率充電。
太陽能板 - 規格
| 項目 | 規格 |
|---|---|
| 產品名稱 | 70mai Solar Panel |
| 型號 | ME11MA1 |
| 峰值功率(額定功率) | 110W |
| 電源電壓 | 12V |
| 電源電流 | 3A |
| 開路電壓 | 22.5V |
| 短路電流 | 5.8A |
| 能源轉換效率 | 22% |
| 電池類型 | 單矽晶 |
| 太陽能電池層壓 | ETFE |
| 太陽能接頭 | MC4 |
| 重量 | 11.0 磅/5.0 公斤 |
| 尺寸（折疊） | 28.2x23.2x1.2 英吋 / 71.6x59.0x3 公分 |
| 尺寸（展開） | 28.2x46.8x0.6 英吋 / 71.6x119.0x1.5 公分 |
| 工作使用溫度 | -10-70℃ |
| 保固 | 12 個月 |
太陽能板 - 建議設定
- 使用方式： 兩片太陽能板並聯。
-
並聯線準備：
MC4並聯線（Y型三通，紅黑一組）。共2組。
註：MC4線為一公一母，沒有規定公母頭一定要怎麼接，請自行定義。但是顏色應保持紅色正極，黑色負極。
-
延長線準備：
MC4延長線（紅黑一組）。長度5m以上，共1組。
註：MC4線為一公一母，沒有規定公母頭一定要怎麼接，請自行定義。但是顏色應保持紅色正極，黑色負極。
-
線材連接規定：
太陽能板末端是紅色正極=MC4公，黑色負極=MC4母。將兩個正極使用並聯線合為一條線，接上紅色MC4延長線。將兩個負極使用並聯線合為一條線，接上黑色MC4延長線。延長線再接上充電控制器。
線材連接規定：太陽能板末端是紅色正極=MC4公，黑色負極=MC4母。
