LTE路由器

大地電磁法連續觀測站-壽豐站(Taiwan-Hualien-ShouFeng,SHFE)
LTE路由器 - 特色

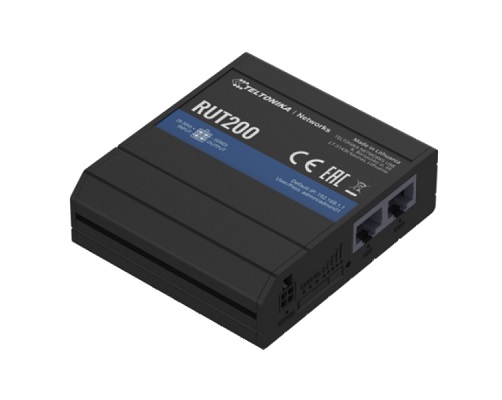

  • 產品名稱： RUT200

    LTE路由器：「RUT200」工業級LTE路由器(台灣用規格)。

  • 立陶宛「TELTONIKA NETWORKS」公司研發製造。內部所使用的LTE模組為中國「上海移遠通信技術股份有限公司」研發製造。
    註：目前台灣資安限制僅限制中國品牌資通訊產品，未限制中國品牌零組件。
  • 功能規格等同 Teltonika Networks 最暢銷的 RUT240。
  • Mediatek MIPS 24Kc 580 MHz CPU，128 MB RAM。
  • 袖珍輕量化設計，便利組裝。
  • WAN Failover，在主要使用的網路中斷時自動切換至備援。
  • WiFi 可同時使用 AP 模式和 Station 模式。
  • 適用工作環境溫度 -40 °C 至 75 °C。
  • 台灣 NCC certification。
  • 支援 Teltonika RMS - Remote Management System，可從遠端直接連線到路由器進行管理(含額外費用)。
LTE路由器 - 規格
項目 規格
產品名稱 RUT200
型號 RUT200
行動通信模組 4G LTE Cat 4 up to 150 DL/50 UL Mbps
無線模式 802.11b/g/n (Wi-Fi 4), Access Point (AP), Station (STA)
WAN 1 x WAN port (can be configured to LAN), 10/100 Mbps
LAN 1 x LAN port, 10/100 Mbps
作業系統 RutOS (OpenWrt based Linux OS)
電源電壓範圍 9 – 30 VDC, reverse polarity protection; surge protection >31 VDC 10us max
功耗 6.5 W Max
SIM 1 x SIM slot (Mini SIM – 2FF), 1.8 V/3 V, external SIM holder
天線 2 x SMA for LTE, 1 x RP-SMA for Wi-Fi antenna connectors
工作溫度 -40 °C to 75 °C
工作濕度 10% to 90% non-condensing
防護等級 IP30
尺寸(W x H x D) 83 x 25 x 74 mm
重量 125 g
LTE路由器 - 相關資源
註1：2023-06-20詢問時，PR1KS210售價約400元未稅。
註2：2023-06-20詢問時，PR1AS420售價約350元未稅。
註3：2023-11-01詢問時，PR5MEC00售價約250元未稅。
註4：2023-11-01詢問時，PR5MEC12售價約150元未稅。
註5：2023-11-01詢問時，PR5MEC22售價約220元未稅。
LTE路由器 - 建議設定
  • 選用韌體： RUT2M_R_00.07.06
    註1：對應韌體檔案名稱為「RUT2M_R_00.07.06_WEBUI.bin」。
    註2：若版本不同，建議自行準備韌體檔案並由路由器管理網頁上傳更新(不需要網路)。
  • 電瓶樁頭準備： 電瓶樁頭，要找一下尺寸。或用夾子暫時代替。
LTE路由器 - 初次設定
  • 工具準備：
    • SIM卡取卡針： 可使用耳環針、迴紋針、鑰匙圈代替，用來安裝或移除SIM卡。
    • SIM卡轉接卡： RUT200路由器需使用Mini-SIM卡（尺寸為15x25mm），若不同尺寸請使用轉接卡。
    • 智慧型裝置： 手機、平板或電腦，用來設定並查看路由器網頁。
    • 網路線： RJ45網路線，CAT5以上，長度1M以上。用來測試WAN/LAN連線功能。
    • 電源： 可使用110V轉9V原廠變壓器，或自製9~30V直流電源。使用Molex Micro-Fit 3.0 4P Female規格。
    • 配件： 外接LTE天線、固定支架等。
    • 螺絲起子工具組： 屬於較小的螺絲起子。可用鐘錶維修螺絲起子組。
  • 移除SIM卡、接上電源、連接電腦、有沒有安裝天線都可： 使用原廠110V轉9V變壓器電源。使用RJ45連接電腦，電腦使用DHCP。
    註1：請參考路由器上方寫的IP位置登入，是HTTP協定，非HTTPS。
    註2：若忘記帳號密碼，請參考說明書用RESET按鈕恢復到原廠設定，用預設方式登入。
  • 更新韌體： 使用電腦透過網頁更新至RUT2M_R_00.07.06
    註1：對應韌體檔案名稱為「RUT2M_R_00.07.06_WEBUI.bin」。
    註2：若版本不同，建議自行準備韌體檔案並由路由器管理網頁上傳更新(不需要網路)。
    註3：拿到機器預載的是RUT2M_R_00.07.04.5。
    註4：不要插SIM卡更新韌體比較順。
    註5：若要從7.6之後的版本(例如:RUT2M_R_00.07.07.3)降級回RUT2M_R_00.07.06，建議先降到RUT2M_R_00.07.04.5再升上RUT2M_R_00.07.06。
  • 恢復原廠設定： 網頁進行恢復原廠設定。
    註1：從網頁「system/maintenance/backup」找到「Restore to factory default」的按鈕「Restore」。
    註2：不同版本韌體可能網頁位置不同，請稍微找一下。
    註3：恢復原廠設定不會刪掉SIM卡的PIN碼。
    註4：恢復原廠設定後，路由器管理密碼恢復為機身上的預設值，初次登入會強制要求修改。
    註5：恢復原廠設定後，會用預設的方式上網。也就是WAN有接上DHCP他也會上網，SIM卡有插入剛好PIN碼符合也會上網。
    註6：恢復原廠設定不會刪掉系統的「System>Maintenance>Events Log」。這個Log功能官方預設是用來提供給工程師錯誤排除的，內容數量太大的時候會自動刪掉舊的以避免容量繼續暴增。
    註：要刪掉「System>Maintenance>Events Log」的話可以用非官方建議之作法:
    1. SSH into your router
    2. Go to log folder using command: cd /log/
    3. Run command: rm log.db
    4. Run command: /etc/init.d/eventslog restart
    看不懂的人就不要用了...這個記錄檔不會占用太多容量也不影響路由器運作。
  • 拔掉電源： 移除電源。
  • 安裝SIM卡： 使用Mini SIM、退卡針。
    註1：把退卡針頂進去SIM卡槽旁邊的卡槽按鈕，讓SIM卡托盤退出。
    註2：按照SIM卡托盤防呆方向放置SIM卡到托盤中。
    註3：把托盤插回去卡槽中，托盤插回去的時候注意托盤側面英文字「SIM」閱讀上是正的。
    註4：不要用力硬裝硬拔，請仔細確認方向與防呆以免損壞設備。
  • 安裝天線： 共三隻。請依照天線名稱接到正確的位置。
  • 接上電源： 使用原廠110V轉9V變壓器電源。
    註1：電源連接頭下方會有一個POWER燈，亮就表示通電，滅就表示沒電。但是不知道電壓是否正確(請自行準備好符合規格的電壓)。
    註2：所有燈號:2G,3G,4G,#1,#2,#3,#4,#5
  • 開機燈號，開機過程：
    • 全部恆亮
    • 2G,3G,4G均滅，#1,#2,#3,#4,#5一起慢閃(一秒一次亮暗) -> 開機約60秒。
    • 開機完成後，沒插SIM卡或PIN碼錯誤的狀況下(若發生此錯誤，才會產生此燈號並持續卡在這個狀況)： #1,#2,#3,#4,#5均滅，2G亮,3G亮,4G亮 -> 2G滅,3G滅,4G滅，慢閃(一秒一次亮暗) -> 不斷重複，此時可以進入管理頁面看狀態、改PIN碼等。
    • 有插SIM卡或且PIN碼正確，將開始搜尋網路營運商： #1,#2,#3,#4,#5均滅，2G亮,3G滅,4G滅 -> 2G滅,3G亮,4G滅 -> 2G滅,3G滅,4G亮 -> 不斷重複，此時可以進入管理頁面看狀態。
    • 找到網路營運商後，#1,#2,#3,#4,#5用來顯示手機訊號強度，並開始嘗試用4G訊號>3G訊號>2G訊號： #1,#2,#3,#4,#5為手機訊號強度，2G,3G,4G擇一閃爍嘗試建立4G訊號(若失敗會繼續往下試，與管理頁面內設定有關) -> 不斷重複，此時可以進入管理頁面看狀態。
    • 手機訊號強度夠且成功建立4G訊號/3G訊號/2G訊號： #1,#2,#3,#4,#5為手機訊號強度，2G,3G,4G擇一恆亮表示網路已通 -> 此時可以進入管理頁面看狀態。
    • 網路資料開始傳輸： #1,#2,#3,#4,#5為手機訊號強度，2G,3G,4G擇一快速閃爍表示資料正在傳輸 -> 此時可以進入管理頁面看狀態。
    • 至此，已經可以正常使用網路。
  • 設定新密碼： 依照需求設定密碼
    初次登入會強制要求改密碼，密碼規範：A password of minimum 8 characters, at least one uppercase letter, one lowercase letter and one number is accepted.
  • 路由器設定：
    • 一律使用ADVANCED模式，也就是右上角MODE要顯示「ADVANCED」，若顯示BASIC就點擊一下「BASIC」就會切換為「ADVANCED」。
    • 確認韌體版本，這份文件是一開始在「RUT2M_R_00.07.06」版本下操作。
    • 系統時間
    • WIFI加密方法： 這個韌體預設的是混和型，除非要支援舊設備，否則應該不用改。
    • Port Forwards
    • 設定DHCP綁定裝置靜態IP
    • RMS settings： 預設是開啟，請手動關閉。
    • 近端管理登入
    • 遠端管理登入(網頁、SSH、CLI....)
    • IP block 設定： 若有需要，把重開機清除啟用。
    • 排程工作： 若有需要，請學會uci命令、gsmctl命令。
