太陽能充電系統
大地電磁法連續觀測站-壽豐站(Taiwan-Hualien-ShouFeng,SHFE)
太陽能充電系統 - 特色
-

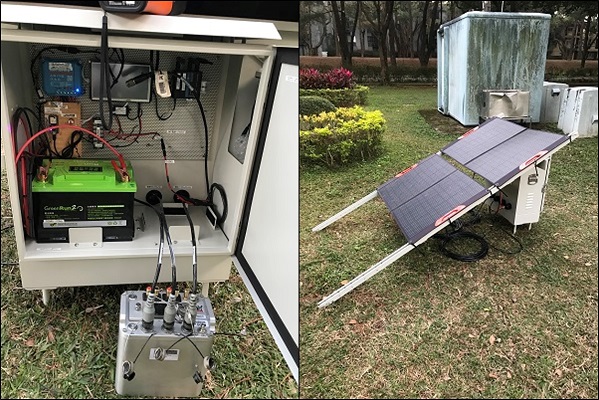

專為戶外防水機箱設計：
選用輕便且小尺寸之高品質控制器與模塊，安裝於戶外防水機箱中以適應不同場合的需求，僅占用配線盤約60%空間。
專為戶外防水機箱設計：適合MTU-5C主機。
-
優質太陽能板：
使用中國「70maiPower」公司所研發製造的「70mai Solar Panel」便攜式太陽能板。具把手，輕巧易搬運及安裝。
註：無溝通介面，使用標準MC4太陽能防水接頭。
-
優質太陽能充電控制器：
使用荷蘭「Victron Energy B.V.」公司所研發製造的「SmartSolar MPPT 75/10」太陽能充電控制器(Solar charge controllers)。具有通訊埠可取得控制器狀態。
註：不使用原廠的雲端監測解決方案，省下相關費用，並降低系統複雜性。
-
優質電池：
使用台灣「寰聖國際實業股份有限公司」所研發製造的「SS12100 13.2V 100Ah」鋰鐵電池(LiFePO4)。非爆炸性，無有害或爆炸性氣體釋出。
註：2025-01-06詢問原廠，目前台灣區規格書所載為80Ah，實際容量為100Ah。此為該公司銷售策略，以80Ah價格銷售100Ah的電池。
-
工業級LTE路由器：
使用立陶宛「TELTONIKA NETWORKS」公司所研發製造的「RUT200」工業級LTE路由器。輕便、低功耗、工業級溫度範圍。
註：提供SDK讓使用者二次開發。
-
網路整合工具：
-
使用中國「深圳市安信可科技有限公司」所研發製造的「NodeMCU-32S」模塊。搭載中國「樂鑫資訊科技」研發的低成本、低功耗的單晶片微控制器(ESP32)，整合了Wi-Fi和雙模藍牙。
註：若有資安疑慮，可使用Raspberry Pi Pico W做為替代品。
-
使用中國「深圳市淘晶馳電子有限公司」所研發製造的觸控液晶螢幕模組。
註：需自製開關，僅在需要查看時手動開啟螢幕，功耗約1~2W。
-
使用中國「深圳市安信可科技有限公司」所研發製造的「NodeMCU-32S」模塊。搭載中國「樂鑫資訊科技」研發的低成本、低功耗的單晶片微控制器(ESP32)，整合了Wi-Fi和雙模藍牙。
-
雲端監控伺服器：
使用台灣「群暉科技」所研發製造的「DiskStation DS224+」NAS網路儲存伺服器。自行搭建私有伺服器，監控與統計太陽能充電狀態。
註：NAS僅使用極少的空間儲存充電狀態資料，主要空間用於儲存觀測資料。
